Несмотря на высокую стоимость, потребление электроэнергии полупроводниковыми светильниками (LED) намного меньше, чем у ламп накаливания, а срок службы в 5 раз больше. Схема светодиодной лампы работает при подаче 220 вольт, когда входной сигнал, вызывающий свечение, преобразуется до рабочей величины с помощью драйвера.

Светодиодные светильники на 220 В

Каким бы ни было напряжение питания, на один светодиод подается постоянное напряжение 1,8-4 В.

Типы светодиодов

Светодиод – это полупроводниковый кристалл из нескольких слоев, преобразующий электричество в видимый свет. При изменении его состава получается излучение определенного цвета. Светодиод делается на основе чипа – кристалла с площадкой для подключения проводников питания.

Чтобы воспроизвести белый свет, “синий” чип покрывается желтым люминофором. При излучении кристалла люминофор испускает собственное. Смешивание желтого и синего света образует белый.

Разные способы сборки чипов позволяют создавать 4 основных типа светодиодов:

DIP – состоит из кристалла с расположенной сверху линзой и присоединенными двумя проводниками. Он наиболее распространен и используется для подсветки, в световых украшениях и табло.
“Пиранья” – похожая конструкция, но с четырьмя выводами, что делает ее более надежной для монтажа и улучшает отвод выделяющегося тепла. Большей частью применяется в автомобильной промышленности.
SMD-светодиод – размещается на поверхности, за счет чего удается уменьшить габариты, улучшить теплоотвод и обеспечить множество вариантов исполнения. Используется в любых источниках света.
СОВ-технология, где чип впаивается в плату. За счет этого контакт лучше защищен от окисления и перегрева, а также значительно повышается интенсивность свечения. Если светодиод перегорает, его надо полностью менять, поскольку ремонт своими руками с заменой отдельных чипов не возможен.

Недостатком светодиода является его маленький размер. Чтобы создать большое красочное световое изображение, требуется много источников, объединенных в группы. Кроме того, кристалл со временем стареет, и яркость ламп постепенно падает. У качественных моделей процесс износа протекает очень медленно.

Устройство LED-лампы

В состав лампы входят:

корпус;
цоколь;
рассеиватель;
радиатор;
блок светодиодов LED;
бестрансформаторный драйвер.

Устройство LED-лампы на 220 вольт

На рисунке изображена современная LED-лампа по технологии СОВ. Светодиод выполнен как одно целое, с множеством кристаллов. Для него не требуется распайка многочисленных контактов. Достаточно присоединить всего одну пару. Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком.

По форме лампы бывают круглыми, цилиндрическими и прочими. Подключение к сети питания производится через резьбовые или штырьковые цоколи.

Под общее освещение выбираются светильники с цветовой температурой 2700К, 3500К и 5000К. Градации спектра могут быть любыми. Их часто используют для освещения реклам и в декоративных целях.

Простейшая схема драйвера для питания лампы от сети изображена на рисунке ниже. Количество деталей здесь минимальное, за счет наличия одного или двух гасящих резисторов R1, R2 и встречно-параллельного включения светодиодов HL1, HL2. Так они защищают друг друга от обратного напряжения. При этом частота мерцания лампы увеличивается до 100 Гц.

Простейшая схема подключения LED-лампы в сеть 220 вольт

Напряжение питания 220 вольт поступает через ограничительный конденсатор С1 на выпрямительный мост, а после – на лампу. Один из светодиодов можно заменить на обычный выпрямительный, но при этом мерцание изменится до 25 Гц, что плохо повлияет на зрение.

На рисунке ниже изображена классическая схема источника питания LED-лампы. Он применяется во многих моделях, и его можно извлекать, чтобы производить ремонт своими руками.

Классическая схема включения LED-лампы в сеть 220 В

На электролитическом конденсаторе выпрямленное напряжение сглаживается, что устраняет мерцание с частотой 100 Гц. Резистор R1 разряжает конденсатор при отключении питания.

Ремонт своими руками

В простой LED-лампе с отдельными светодиодами можно сделать ремонт с заменой неисправных элементов. Она легко разбирается, если аккуратно отделить от стеклянного корпуса цоколь. Внутри располагаются светодиоды. У лампы MR 16 их 27 штук. Для доступа к печатной плате, на которой они размещены, надо удалить защитное стекло, поддев его отверткой. Порой эту операцию сделать довольно трудно.

Лампа светодиодная на 220 вольт

Прогоревшие светодиоды сразу заменяются. Остальные следует прозвонить тестером или подать на каждый напряжение 1,5 В. Исправные должны загораться, а остальные подлежат замене.

Изготовитель рассчитывает лампы так, чтобы рабочий ток светодиодов был как можно выше. Это значительно снижает их ресурс, но “вечные” устройства продавать невыгодно. Поэтому последовательно к светодиодам можно подключить ограничивающий резистор.

Если светильники моргают, причиной может быть выход из строя конденсатора С1. Его следует заменить на другой, с номинальным напряжением 400 В.

Изготовить своими руками

Заново светильники на светодиодах делают редко. Лампу проще изготовить из неисправной. Фактически получается, что ремонт и изготовление нового изделия – это один процесс. Для этого LED-лампу разбирают и восстанавливают перегоревшие светодиоды и радиодетали драйвера. В продаже часто бывают оригинальные светильники с нестандартными лампами, которым в дальнейшем трудно найти замену. Простой драйвер можно взять из неисправной лампы, а светодиоды – из старого фонарика.

Схема драйвера собирается по классическому образцу, рассмотренному выше. Только к ней добавляется резистор R3 для разрядки конденсатора С2 при отключении и пара стабилитронов VD2,VD3 для его шунтирования на случай обрыва цепи светодиодов. Можно обойтись одним стабилитроном, если правильно подобрать напряжение стабилизации. Если конденсатор выбрать под напряжение больше 220 В, можно обойтись без дополнительных деталей. Но в этом случае его размеры увеличатся и после того, как будет сделан ремонт, плата с деталями может не поместиться в цоколь.

Драйвер LED-лампы

Схема драйвера приведена для лампы из 20 светодиодов. Если их количество будет другим, необходимо подобрать такую величину емкости конденсатора С1, чтобы через них проходил ток 20 мА.

Схема питания LED-лампы является чаще всего бестрансформаторной, и следует соблюдать осторожность при монтаже своими руками на металлическом светильнике, чтобы не было замыкания фазы или нуля на корпус.

Конденсаторы подбираются по таблице, в зависимости от количества светодиодов. Их можно закрепить на алюминиевой пластине в количестве 20-30 шт. Для этого в ней сверлятся отверстия, и на термоклей устанавливаются светодиоды. Их пайка производится последовательно. Все детали можно разместить на печатной плате из стеклотекстолита. Они располагаются со стороны, где отсутствуют печатные дорожки, за исключением светодиодов. Последние – крепятся пайкой выводов на плате. Их длина составляет около 5 мм. Затем устройство собирается в светильнике.

Настольная лампа на светодиодах

Лампа на 220 В. Видео

Об изготовлении светодиодной лампы на 220 В своими руками можно узнать из этого видео.

Правильно изготовленная самодельная схема светодиодной лампы позволит эксплуатировать ее многие годы. Для нее бывает возможным ремонт. Источники питания могут быть любые: от обычной батарейки до сети на 220 вольт.

Энергосберегающие лампы активно позиционировались как замена низкоэкономичным и ненадежным лампам накаливания. Постепенное снижение цен на «экономки» привело к тому, что они получили практически повсеместное распространение.

Самый большой минус светодиодов – их высокая стоимость. Не удивительно, что многие занимаются переделкой энергосберегающих ламп в светодиодные, используя по максимуму доступную и недорогую элементную базу.

Теоретическое обоснование

Светодиоды работают при низком напряжении – порядка 2-3В. Но самое главное, для нормальной работы требуется не стабильность напряжения, а стабильность тока , по ним протекающего. При понижении тока снижается яркость свечения, а превышение приводит к выходу из строя диодного элемента. Полупроводниковые устройства, к которым относятся светодиоды, имеют ярко выраженную зависимость от температуры. При нагреве сопротивление перехода падает и возрастает прямой ток.

Простой пример: источник стабильного напряжения выдает 3В, при токе потребления светодиода 20мА. При повышении температуры напряжение на светодиоде остается неизменным, а ток возрастает вплоть до недопустимых значений.

Для исключения описанной ситуации, источники света на полупроводниках запитывают от стабилизатора тока, он же драйвер. По аналогии с люминесцентными лампами драйвер иногда называют балластом для светодиодов.

Наличие входного напряжение 220В вместе с требованием стабилизации тока приводит необходимости создания сложной схемы питания светодиодных ламп.

Практическая реализация идеи

Простейший источник питания светодиодов от сети 220В имеет следующий вид:

На приведенном рисунке резистор обеспечивает падение излишка напряжения питающей сети, а диод, включенный параллельно, защищает LED элемент от импульсов напряжения обратной полярности.

Как видно из рисунка, что можно проверить расчетами, требуется гасящий резистор большой мощности, выделяющий во время работы много тепла.

Ниже приведена схема, где вместо резистора используется гасящий конденсатор

Использование в качестве балласта конденсатора позволяет избавиться от мощного резистора и повысить КПД схемы. Резистор R1 ограничивает ток в момент включения схемы, R2 служит для быстрого разряда конденсатора в момент выключения. R3 дополнительно ограничивает ток через группу светодиодов.

Конденсатор С1 служит для гашения излишков напряжения, а С2 сглаживает пульсации питания.

Диодный мост образован четырьмя диодами типа 1N4007, которые можно выпаять из негодной энергосберегающей лампы.

Расчет схемы произведен для светодиодов HL-654H245WC с рабочим током 20мА. Не исключено применение аналогичных элементов с таки током.

Так же, как и в предыдущей схеме, здесь не обеспечивается стабилизация тока. Чтобы исключить выход светодиодов из строя, в схеме балласта для светодиодных ламп емкость конденсатора С1 и сопротивление резистора R3 выбраны с запасом, чтобы при максимальном входном напряжении и повышенной температуре светодиодов, ток через них не превышал допустимых значений. В нормальном режиме ток через диоды несколько менее номинального, но на яркости лампы это практически не сказывается.

Недостаток подобной схемы заключается в том, что использование более мощных светодиодов потребует увеличение емкости гасящего конденсатора, имеющего большие габариты.

Аналогично выполняется питание светодиодной ленты от платы энергосберегающей лампы. Важно, чтобы ток светодиодной ленты соответствовал линейке светодиодов, то есть 20мА.

Используем драйвер энергосберегающей лампы

Более надежна схема, когда используется драйвер из энергосберегающей лампы с минимальными переделками. В качестве примера на рисунке показана переделка энергосберегающей лампы мощностью 20Вт для питания мощного светодиода с током потребления 0.9А.

Переделка светодиодной лампы для питания светодиодов

Переделка электронного балласта для светодиодных ламп в данном примере минимальна. Большая часть элементов в схеме оставлена от драйвера старой лампы. Изменениям подвергся дроссель L3 и добавлен выпрямительный мост. В старой схеме между правым выводом конденсатора С10 и катодом диода D5 была включена люминесцентная лампа.

Теперь конденсатор и диод соединены напрямую, а дроссель используется в качестве трансформатора.

Переделка дросселя заключается в намотке вторичной обмотки, с которой и будет сниматься напряжение для питания светодиода.

Не разбирая дроссель, на него нужно намотать 20 витков эмалированного провода диаметром 0.4мм. При включении напряжение холостого хода вновь выполненной обмотки должно составлять около 9.5–9.7В. После подключения моста и светодиода, амперметр, включенный в разрыв питания LED элемента, должен показывать около 830–850мА. Большее или меньшее значение требует коррекции количества витков трансформатора.

Диоды 1N4007 или аналогичные, можно использовать от другой неисправной лампы. Диоды в экономках используются с большим запасом по току и напряжению, поэтому выходят из строя крайне редко.

Все приведенные схемы светодиодных драйверов из энергосберегающей лампы, хоть и обеспечивают низковольтное питание, имеют гальваническую связь с сетью переменного тока, поэтому при работе по отладке нужно соблюдать меры предосторожности.

Наилучшим и самым безопасным будет использование при работе разделяющего трансформатора с одинаковыми первичной и вторичной обмотками. Имея на выходе те же самые 220В, трансформатор будет обеспечивать надежную гальваническую развязку первичной и вторичной цепей.

Самодельная Супер яркая лампа на светодиодах 7020 36лед, Переделка светильника 220В в 12В

Решил коротко показать как я перевел один из давно уже не работающих светильников в ванной комнате с 220 Вольт в 12 вольт. С заменой блока лампы на светодиодные ленты. С использованием современных светодиодов СМД 7020 состоящих из двух линеек по 18 светодиодов каждая полоска, на алюминиевой подложке.

Данные светодиодные линейки произвели на меня только положительные впечатления, так как я думал, что больше света от таких маленьких светодиодов как 3528, 5050, 5630. Но протестировав светодиоды 7020 пришел к выводу, что еще рано списывать со счетов подобные светодиоды.

Для тех кто делает настольные светильники или зонную подсветку, и те кто хотят получить максимум света, рекомендую попробовать подобные линейки.

По поводу лент длиной 5 метров я честно говоря не уверен, что будет достаточно их просто приклеить к стене или к дереву. Так как ленты на мах допустимом напряжении хорошо нагреваются! Так что имейте это в виду и перед жесткой установкой убедитесь, что температура находится в рабочей зоне светодиода, это не более 60 гр Цельсия.

peling.ru

ПЕРЕДЕЛКА СВЕТОДИОДНОЙ ЛАМПЫ

Не секрет, что лампы накаливания и дневного освещения постепенно уступают светодиодам, которые всё увереннее завоёвывают рынок. Светодиоды при той же мощности могут дать света в 5-10 раз больше, чем лампа накаливания, почти не греются и не излучают вредных инфракрасных лучей. В технике уже применяются белые сверхяркие светодиоды и светодиодные модули. Цена светодиодных светильников и модулей конечно дороже, чем обыкновенные лампы накаливания и лампы дневного света.

Недавно в магазине на глаза попался светильник за 3 доллара, который был куплен и разобран. Питалась LED лампа от сетевого напряжения 220 вольт, нужное выходное пониженное напряжение обеспечивалось компактным встроенным блоком питания.

Блок питания импульсный, на выходе 12 вольт постоянного тока. Внутри 3 сверхярких светодиода с мощностью 1 ватт каждый. Светодиоды подключены последовательно. Недостаток в том, что светильник был снабжен оптикой, который фокусирует свет в точечный поток. Для устранения этого, плата со светодиодами была снята вместе с блоком питания.

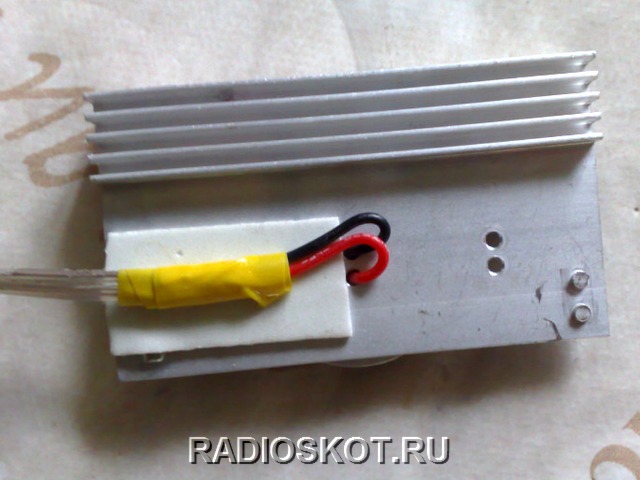

После модуль со светодиодами был укреплен на теплоотвод, который был снят из компьютерного блока питания. Теплоотвод тут нужен обязательно, поскольку светодиоды перегреваются, и нужно эффективно отводить тепло. Желательно, чтобы между платой со светодиодами и радиатором находилась термопаста - для лучшей теплоотдачи.

Отдаваемый такой переделанной лампой свет ярко-белый, потребление модуля 3 ватта, как и было обещано производителем. Улучшенное охлаждение позволило немного поднять ток питания - что ещё увеличило яркость. Затем самодельная светодиодная лампа с радиатором была закреплена на стене. Благодаря большому теплоотводу перегрева совсем не наблюдается. Фотографии демонстрируют освещение светильника.

Визуально модуль отдает столько света, сколько и 40 ваттная лампа накаливания, в общем результатом доволен.

В дальнейшем есть намерение полностью перейти на светодиодное освещение в квартире и приусадебном участке. Автор - АКА.

Форум по LED лампам

Обсудить статью ПЕРЕДЕЛКА СВЕТОДИОДНОЙ ЛАМПЫ

radioskot.ru

Светодиодные лампы 220в вместо галогенок 12в

Вопрос:

В люстре стоят галогенки 12в через трансформатор. Не хватает света, но мощность трансформатора не позволяет поставить лампы мощнее. Можно ли просто выкинуть трансформатор, и заменить лампы на светодиодные 220в? Есть ли разница в сечении проводов к патронам для 12 и 220?

Ответ:

Скорее всего, в Вашей люстре установлены маленькие лампы с цоколем G4. Всё, что ниже написано, исходит именно из этого предположения.

А ярче, может, не и получится

Вы не указали мощность установленных галогенных ламп, но если она 20 ватт или более, то заменой ламп на светодиодные Вы не получите больше света. Вообще никак, чтобы там не говорили в магазинах продавцы. В лучшем случае света будет столько же.

Простое решение

Если цель – просто сделать ярче, несмотря на расход ЭЭ, то стоит убрать трансформатор и поставить более мощные галогенки, но на 220 вольт. Имеющихся проводов к лампам точно хватит при таком подходе, т.к. токи будут существенно ниже. Но увеличится тепловыделение – нужно смотреть по плафонам, допускают ли они такую мощность, не будет ли перегрева.

Если используются совсем маленькие галогенки G4, так называемые "мизинчиковые", то найти такие на 220 вольт может быть сложно - они есть, но встречаются реже, чем на 12 вольт. В этом случае можно купить галогенки на цоколе GU4 на 220 вольт - они чуть больше, но почти всегда могут быть вставлены в цоколь G4 (эти цоколя, как правило, универсальные).

Как заменить лампы светодиодными?

Если же всё-таки хотите поставить светодиодные лампы, то ни в коем случае не стоит покупать светодиодные лампы G4 на 220 вольт. Вот тут мы ответили, почему не бывает мощных ламп G4 и на 220 вольт. Вот типичные проблемы покупателей таких «изделий»:

Плохо работают лампы G4 на 220 вольт

Светодиодные лампы G4 на 220 вольт мерцают

Также посмотрите наш ответ на аналогичный вопрос.

Для замены ламп на светодиодные нужно менять трансформатор на светодиодный и ставить максимально яркие светодиодные лампы G4, которые поместятся в плафон по размерам. Но, ещё раз – больше света, чем от 20-и ваттных галогенок Вы не получите, никак вообще. Но есть и плюсы: расход электроэнергии упадёт в 8-10 раз, а люстра перестанет нагреваться, т.е. никаких потемнений потолка над люстрой больше не будет.

Процедуру замены замены галогенок G4 в люстре мы описали в этом ответе на вопрос.

Визуально модуль отдает столько света, сколько и 40 ваттная лампа накаливания, в общем результатом доволен.

Обсудить статью ПЕРЕДЕЛКА СВЕТОДИОДНОЙ ЛАМПЫ

Без электроэнергии сегодня невозможно себе представить нормальную жизнь. Однако постоянное повышение цен на подобное благо цивилизации диктует свои условия, заставляя человека искать источники света с меньшим потреблением. По этой причине лампы накаливания постепенно стали заменять люминесцентными и КЛЛ. А сейчас и вовсе устанавливаются осветительные приборы на светодиодах. Но тогда встает вопрос, что делать со старыми светильниками от ЛД? Сегодня рассмотрим схему вместо люминесцентной.

Причины и поводы замены излучателей

Несмотря на то что люминесцентные светильники довольно экономичны, у них есть очень большой недостаток. Колба трубки наполнена газом, в составе которого содержатся пары тяжелых металлов, в том числе ртути. Это значит, что они требуют утилизации по определенным правилам. Такой работой занимаются специальные сервисы, но их работа стоит денег. Утилизировать такие световые приборы как бытовые отходы нельзя.

Если планируется замена освещения в квартире или частном доме, где светильников под люминесцентные лампы немного, домашние мастера не задумываясь их выбрасывают, покупая новые, на светодиодах. Но подобные действия - это непозволительное расточительство. Внимательно разобравшись в вопросе, можно без особых затрат труда и времени модернизировать старые светильники своими руками. При этом стоить переделка не будет ни копейки.

вместо люминесцентной

Сделать из светильника одного типа другой достаточно просто, особых навыков или умений такая работа не требует. Если в помещении установлены КЛЛ (компактные люминесцентные лампы) с обычным цоколем, тогда никаких действий не требуется вообще. Достаточно просто поменять одни источники света на другие. Это наиболее простой вариант. В случае же если установлены обычные трубчатые лампы, потребуется небольшая модернизация светильников. На каждую точку у домашнего мастера без опыта подобных действий уйдет не более 15 минут. Разберемся пошагово, какие действия нужно предпринять.

Инструмент, необходимый для работы

Для замены люминесцентных ламп на светодиодные потребуются:

плоскогубцы;
отвертки (простая, фигурная, индикаторная);
нож для снятия изоляции.

Подготовительные работы заключаются лишь в приобретении необходимого количества трубок на светодиодах подходящей длины. Производитель сегодня предлагает множество типоразмеров подобных ламп, поэтому подобрать подходящие не составит никакого труда. Подготовив все необходимое можно приступать к работе.

Алгоритм действий: пошаговая инструкция

Замена люминесцентных ламп на светодиодные начинается с полного снятия напряжения. Не стоит думать, что для этого достаточно нажать клавишу выключателя. Неизвестно, правильно ли он смонтирован. Если через него в разрыв подключили нулевой провод, последствия будут плачевными - поражение электрическим током опасно для жизни человека. Для надежного отключения питания следует использовать вводной автомат.

Следующим шагом проверяется отсутствие напряжения на контактах при помощи индикаторной отвертки - страховка не повредит. Трубчатые лампы снимаются, а сам светильник демонтируется.

Полезная информация! После модернизации 3-4 приборов, с появлением опыта, все работы можно выполнять, не снимая прибор с потолка или стены, но на первых порах удобнее работать внизу.

Все оборудование, находящееся в светильнике (ЭПРА, ПРА, стартеры), демонтируется. На своих местах должны остаться лишь «патроны» (посадочные места). Схема подключения светодиодной лампы вместо люминесцентной:

На каждом патроне соединяем оба контакта между собой перемычками.
От первого контакта клеммника протягиваем провод к одной из сторон, от второго - к другому.

Важно понять, что светодиодная трубка имеет по два штырька только для удобства и схожести с люминесцентной лампой. Внутри корпуса каждая пара соединена. Питание подается с противоположных сторон - фаза с одной, ноль с другой.

После произведенной модернизации устанавливаются светодиодные трубки, и подается напряжение для проверки работоспособности. Убедившись в правильности собранной схемы, можно устанавливать прибор на прежнее место.

Для тех, кто хочет более подробно разобраться в схеме подключения светодиодной лампы вместо люминесцентной, предлагается следующее видео.

Выполнив столь несложную работу можно сэкономить немалые деньги, особенно если речь идет о небольшом офисе. Ведь в подобном случае не придется тратиться на приобретение новых корпусов для светодиодных трубок.

В заключение

Реалии современного мира диктуют необходимость наибольшей экономии - максимум результата при минимуме затрат. Подобная модернизация как раз и является подобным решением. Ведь если есть возможность получить новый светильник, не потратив на него ни копейки, почему бы этого не сделать? К тому же лишний опыт домашнему мастеру в будущем может пригодиться.
